Surface Engineering

Gruppenleitung

Eine Veranschaulichung der Teilaspekte der Surface Engineering Group, namentlich Tribologie, Mechanische Oberflächenbehandlung, Antimikrobielle Oberflächen und Benetzung.
© FuWe

Ziel der „Surface Engineering“ Gruppe ist es, Oberflächen so zu gestalten, dass sie für den jeweiligen Einsatzbereich optimale Eigenschaften besitzen. Dazu werden verschiedene Methoden der Oberflächenbearbeitung von der Nano- bis Makroskala verwendet um die Oberflächeneigenschaften in verschiedenen Anwendungsgebieten gezielt beeinflussen zu können.



Methoden

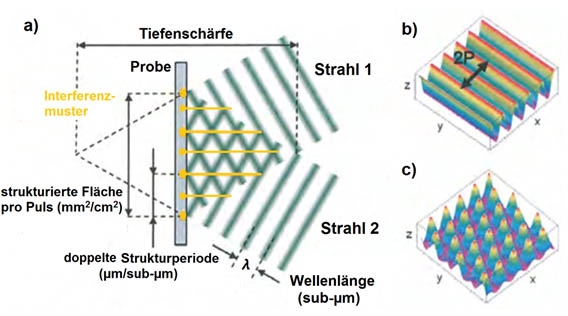

Eine schematische Darstellung der Laserinterferenzstrukturierung.
© FuWea) Schematische Darstellung der Laserinterferenzstrukturierung mit entsprechenden Größenordnungen; berechnete lntensitätsverteilungen bei b) Zweistrahl-Interferenz und c) Dreistrahl-Interferenz.

Direct Laser Interference Patterning (DLIP)

Ein Forschungsschwerpunkt der Gruppe ist die gezielte Bearbeitung von Oberflächen mit Hilfe der am Institut grundlegend erforschten und mittlerweile etablierten Laserinterferenzstrukturierung (Kurzform DLIP = direct laser interference patterning). Im Jahr 2016 hat die Gruppe den in der Laserforschung renommierten Berthold-Leibinger Innovationspreis für die innovative Anwendung von DLIP zur Verbesserung der Reibungs- und elektrischen Eigenschaften von industriell produzierten elektrischen Steckverbindern erhalten.
Bei DLIP werden hochenergetische, gepulste Laserstrahlen miteinander überlagert, um definierte Intensitätsverteilungen und damit Oberflächentopographien mit einer präzisen, lateralen Strukturgröße, der Strukturperiode P, zu erzeugen (vom oberen sub-µm bis zum zweistelligen µm Bereich). Die genaue Verteilung der Laserintensität kann durch die Anzahl der kombinierten Strahlen sowie deren Winkel untereinander definiert eingestellt werden. In Abbildung 1a ist schematisch das Prinzip der Laserinterferenz für eine Zweistrahlinterferenz dargestellt. Abbildung 1 zeigt weiterhin die Verteilung der Laserintensität bei Kombination von zwei (b) oder drei (c) Strahlen.





Mechanische Oberflächenbehandlungsverfahren

Mechanische Oberflächenbehandlungen stellen effektive Methoden zur Lebensdauersteigerung von Bauteilen bereit. Durch Einbringung von makroskopischen Druckeigenspannungen und mikroskopischen Defekten ist treten oberflächennahe Rissinitiierung und -wachstum verzögert auf. Forschungsschwerpunkte der Gruppe liegen in der Aufklärung der mikrostrukturellen Vorgänge bei den Verfahren Laser Peening und Kugelstrahlen. Besonders interessant sind dabei die Deformation des Gefüges auf mikroskopischer Skala sowie die eingebrachten Eigenspannungen 1,2.

Ausgewählte Publikationen

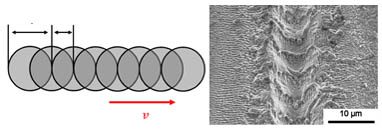

Eine grafische Darstellung, wie man durch Anpassung der Geschwindigkeit, verschiedene Linienmuster erschaffen kann.
© FuWeDurch Verfahren der Probe mit der Geschwindigkeit v werden die einzelnen Laserspots aneinandergereiht und es entsteht ein Linienmuster. Durch Variation der Verfahrgeschwindigkeit kann der Überlappungsbereich eingestellt werden.

Laser-Schreiben

Beim Direct Laser Writing wird ein ultrakurzgepulster Laserstrahl mit einer Pulsdauer im Femtosekundenbereich (10-15 s) über das zu strukturierende Substrat gerastert. Durch die extrem kurze Pulsdauer entsteht bei der Ablation des Materials nur ein sehr geringer Anteil von Schmelze und es lassen sich somit sehr hohe Aspektverhältnisse (Verhältnis von der Tiefe der Strukturen zu deren Breite) realisieren. Mit diesem Verfahren besteht die Möglichkeit eine große Bandbreite an unterschiedlichen Materialien, von Metallen über Polymere bis hin zu Gläsern zu strukturieren.





Laser Cladding

Laser Cladding oder Laserauftragsschweißen ist eine Prozesstechnik der additiven Fertigung. Die Gruppe nutzt das Verfahren um metallische Pulvermischungen mittels eines fokussierten Lasers punktgenau gemeinsam mit einer Substratoberfläche aufzuschmelzen. Nach dem Erstarren der Schmelze besteht eine feste Verbindung des zugeführten Metalls mit dem Substrat. Durch die Wahl der zugeführten Pulver können spezielle Phasen (z.B. Intermetallische Phasen wie RuAl) lokal hergestellt werden. Durch präzises Verfahren des Düsenkopfes über dem Substrat lassen sich somit verschiedene Strukturen und Schichten mit variabler Geometrie auf der Oberfläche erzeugen.

Anwendungsgebiete

Schematische Darstellung einer durch DLIP strukturierten Kugel.
© FuWeSchematische Darstellung des anisotropen tribologischen Kontaktes von durch DLIP strukturierte Kugel und Grundkörper.

Tribologie

Ein Hauptforschungszweig der Gruppe ist die Tribologie, also die Lehre von Reibung, Verschleiß und Schmierungszuständen relativ zueinander bewegter Körper. In diesem Zusammenhang werden verschiedene Methoden, wie DLIP 1-3, Direct Laser Writing oder Beschichtungsmethoden (EPD)4 verwendet um Reibung und Verschleiß von Oberflächen gezielt zu beeinflussen bzw. zu steuern. Besonders wird dabei auf die Übertragbarkeit auf technische Oberflächen Wert gelegt. Es werden sowohl geschmierte als auch nicht geschmierte Syteme unter variierenden Lasten, Reibungsgeschwindigkeiten, Luftfeuchtigkeiten oder Temperaturbereichen betrachtet. Auch an selbstschmierenden Systemen in Form von Kohlenstoffnanopartikel verstärkten Kompositmaterialien wird geforscht.





Das Bild veranschaulicht, wie durch Strukturierung, die Benetzungsrichtung von Öl auf einer Oberfläche angepasst werden kann.
© FuWeEin Öltropfen kann durch eine gezielte Änderung der Oberflächentopografie eine Vorzugsrichtung bei der Ausbreitung des Tropfens auf der Oberfläche erhalten.

Benetzung

Die Benetzbarkeit von Oberflächen lässt sich beeinflussen indem die Topografie gezielt modifiziert wird. Diese Topografiemodifikation erzielen wir mittels DLIP oder direct laser writing1. Durch die so angepasste Benetzbarkeit der Oberflächen lassen sich Reibeigenschaften oder die Ausbreitung von Flüssigkeiten, wie z.B. Schmierstoffen, auf Oberflächen steuern.





Das Bild veranschaulicht, wie Bakterien auf einer strukturierten Kupferoberfläche haften.
© FuWeStaphylococcus aureus auf DLIP-strukturierter Kupferoberfläche / Staphylococcus aureus on a DLIP-structured Copper surface

Antimikrobielle Oberflächen

Im Themenbereich „antimikrobielle metallische Oberflächen“ werden Kontaktwerkstoffe erforscht und entwickelt, die über aktive keimtötende Eigenschaften verfügen. Auf diese Weise sollen Übertragungen von Infektionen, sowie Biofouling, das in Form biologischer Ablagerungen und Korrosion zu Schäden an technischen Systemen führen kann, reduziert werden. Die Gruppe forscht in diesem Zusammenhang an den biochemischen Wirkmechanismen bei der Keimtötung auf metallischen Oberflächen. Auf dieser Forschungsaktivität basierend, soll die antimikrobielle Kapazität der Werkstoffe gesteigert und auf spezielle Anwendungsfelder hin optimiert werden. Besonders im Bereich der Raumfahrt können antimikrobielle Oberflächen zur Sicherheit der Astronauten beitragen. Aus diesem Grund werden die Effekte solcher Oberflächen derzeit gemeinsam mit ESA und NASA untersucht. Die Interaktion zwischen Keim und Werkstoff wird u.a. über deren Kontaktfläche definiert, welche durch lasertechnische Verfahren wie das DLIP und Direct Laser Writing gezielt modifiziert wird.
